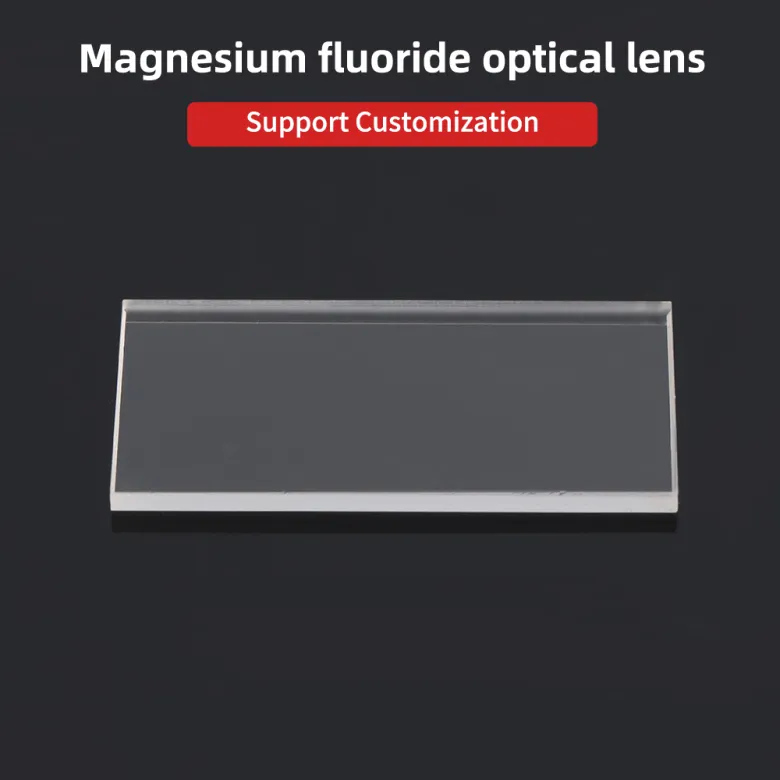

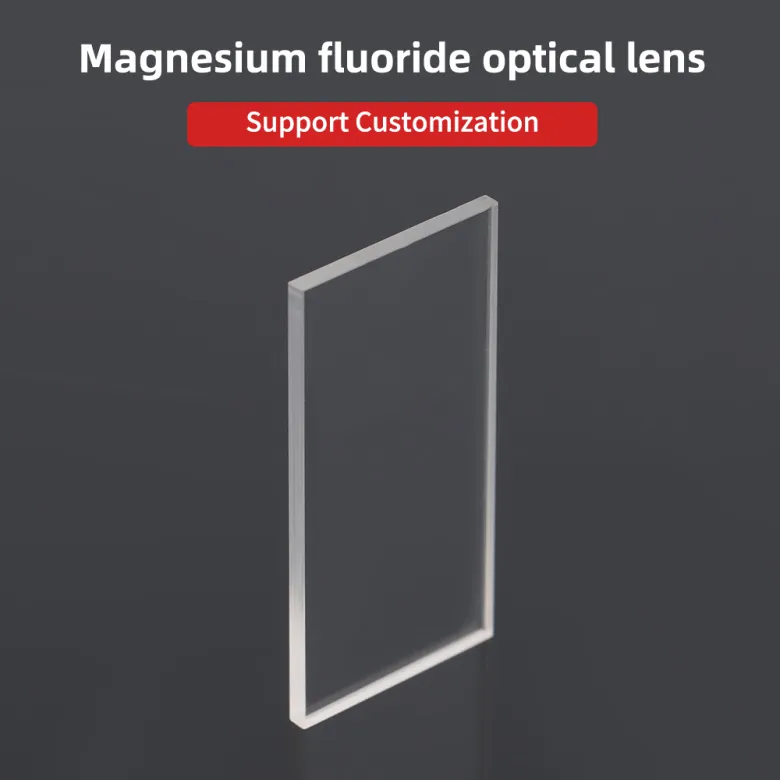

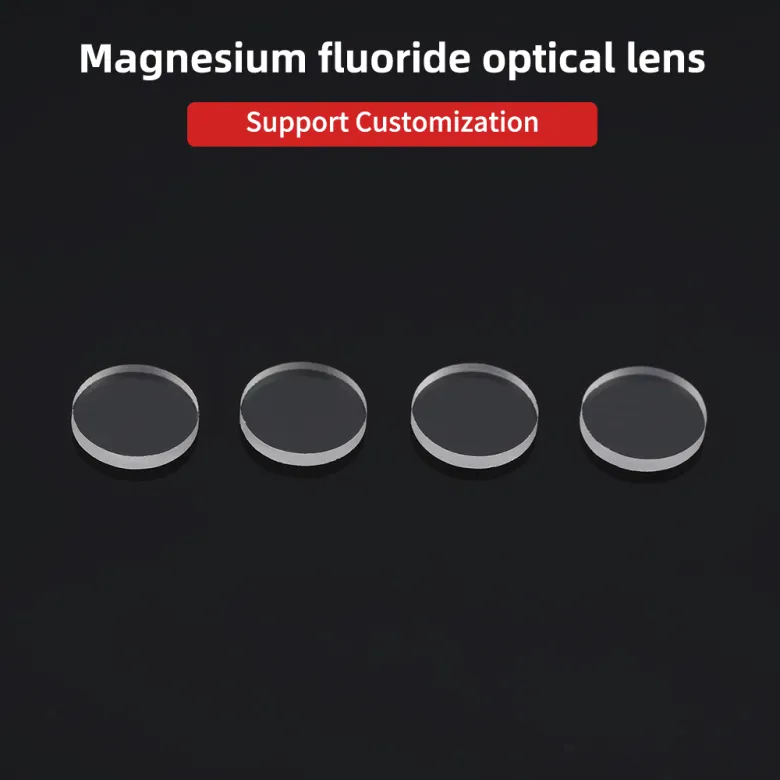

Оптические компоненты MgF2: созданы для экстремальных условий

Когда я выбираю оптические компоненты для суровых условий эксплуатации, я смотрю не только на передаваемые данные. Перепады температуры, ультрафиолетовое воздействие, условия вакуума, загрязнение, механическое напряжение и повреждение поверхности могут повлиять на оптические характеристики. Материал, который хорошо работает на оптическом столе, может нуждаться в другой конструкции для аэрокосмического датчика, УФ-спектрометра или эксимер-лазерной системы. Оптические компоненты MgF2 часто рассматриваются для этих применений, поскольку фторид магния обеспечивает хорошее пропускание УФ-излучения, низкий показатель преломления и хорошую устойчивость ко многим условиям эксплуатации. Материал доступен в виде окон, линз, призм, подложек и оптических покрытий. Его характеристики по-прежнему зависят от качества кристалла, качества поверхности, дизайна покрытия, практики монтажа и очистки. Я начинаю с рабочей длины волны. MgF2 может передавать глубокий ультрафиолет в более длинные волны, хотя полезный диапазон зависит от марки материала, толщины, качества поверхности и оптической конструкции. Для УФ-инструмента я проверяю фактическую кривую пропускания, а не полагаюсь на общую этикетку материала. На длинах волн, близких к пределу материала, поглощение и поверхностные потери могут повлиять на результат. Лаборатория, использующая эксимерный лазер ArF с длиной волны 193 нм, может выбрать окна MgF2 для доставки луча или изоляции камеры. На этой длине волны небольшие изменения качества поверхности и загрязнения могут повлиять на стабильность луча. Для окна необходим подходящий материал, устойчивый к УФ-излучению, тщательная полировка и крепление, которое не оказывает неравномерного давления на оптику. Показатель преломления — еще одна причина, по которой инженеры используют MgF2. Его относительно низкий индекс может уменьшить поверхностное отражение по сравнению со многими распространенными оптическими материалами. MgF2 также широко используется в качестве просветляющего покрытия на стекле и других подложках. Покрытие может улучшить пропускание в выбранной полосе, но его результат зависит от толщины слоя, состояния подложки, угла падения и поляризации. Для систем, подверженных изменениям температуры, я проверяю всю оптическую сборку, а не только оптику. Компонент MgF2, клей, держатель, уплотнение и близлежащие материалы могут расширяться с разной скоростью. Это несоответствие может создать напряжение, вызвать смещение выравнивания или повредить поверхность. Подходящее крепление должно поддерживать оптику без точечной нагрузки. В небольшом УФ-датчике слегка закрепленное стопорное кольцо может быть более подходящим, чем жесткое клеевое соединение, в зависимости от механической конструкции и температурного диапазона. Использование вакуума также требует тщательного выбора материала. Сама оптика MgF2 может быть пригодна для вакуумного оптического пути, но необходимо проверить всю сборку на предмет газовыделения. Клеи, этикетки, смазочные материалы и загрязненные держатели могут создавать больший риск, чем оптический материал. Я запрашиваю у поставщиков данные о материалах и информацию об испытаниях, которые соответствуют ожидаемому уровню вакуума и температурному циклу. Качество поверхности имеет большое значение в высокоэнергетических УФ-системах. Небольшие царапины, вмятины, следы от остатков или дефекты полировки могут рассеивать свет и снижать качество сигнала. В лазерных приложениях загрязнение может поглощать энергию и вызывать локальный нагрев. Перед производством я определяю качество поверхности, плоскостность, параллельность, чистоту отверстий и обработку кромок. Эти сведения помогают предотвратить прохождение компонентом базовой проверки при выходе из строя внутри прибора. MgF2 не является универсальным решением. Материал обладает двойным лучепреломлением, поэтому поляризационно-чувствительным системам необходима оптическая модель, включающая ориентацию кристалла. Окно, вырезанное в неправильной ориентации, может привести к нежелательным эффектам поляризации. Для систем визуализации или измерения, использующих поляризованный свет, я подтверждаю необходимую ось, разрез и ориентацию у производителя. Компоненты с покрытием MgF2 также нуждаются в плане обслуживания. Просветляющее покрытие может быть рассчитано на узкий УФ-диапазон, широкий спектральный диапазон или определенный угол. Покрытие, которое хорошо работает при нормальном падении, может вести себя по-другому при наклонном угле. Я подбираю дизайн покрытия в соответствии с фактической длиной волны, углом луча, уровнем мощности и окружающей средой. Уборка должна оставаться простой и контролируемой. Сначала я удаляю незакрепленные частицы чистым сухим воздухом, подходящим для конкретного применения. Если необходима дополнительная очистка, я использую метод, одобренный для покрытия и подложки. Грубая протирка, нефильтрованный воздух, сильные растворители или многократный контакт могут сократить срок службы поверхности. Операторы должны брать компонент за края и хранить его в чистом защитном контейнере. Практический процесс выбора может состоять из следующих шагов: 1. Определить диапазон длин волн и требуемую передачу. 2. Запишите рабочую температуру, давление, влажность, радиационное воздействие и мощность лазера. 3. Выберите тип компонента, например окно, линзу, призму или подложку с покрытием. 4. Подтвердите ориентацию кристалла, если поляризация или двойное лучепреломление могут повлиять на измерение. 5. Установите качество поверхности, плоскостность, чистоту отверстий и допуски на размеры. 6. Просмотрите данные покрытия при реальном угле падения и длине волны. 7. Проверьте монтажное напряжение, тепловое расширение, совместимость с вакуумом и методы очистки. 8. Запросите протоколы проверки, соответствующие спецификации проекта. Например, в аэрокосмическом УФ-датчике может использоваться окно из MgF2 для защиты внутреннего детектора от пыли и механического контакта. Окну по-прежнему требуется подходящее уплотнение, сборка с низким уровнем загрязнения и конструкция, ограничивающая термическое напряжение. Выбор материала поддерживает оптический путь, но надежность системы зависит от всей конструкции. Я рассматриваю оптические компоненты MgF2 как часть оптической системы, а не как отдельную покупку. Материал может поддерживать передачу УФ-излучения и работать в суровых условиях окружающей среды, однако его результаты зависят от длины волны, ориентации, покрытия, монтажа и обслуживания. Когда эти точки определены до начала производства, инженеры могут выбрать компонент, подходящий для инструмента, а не выбирать деталь, основываясь только на названии материала.

Когда я выбираю оборудование для наружных или промышленных работ, в первую очередь я проверяю устойчивость к атмосферным воздействиям. Продукт может хорошо работать в чистом помещении, но проявлять слабость при воздействии тепла, морозного воздуха, пыли, влаги или повторяющихся изменений температуры. Эта конструкция ориентирована на надежное использование в изменяющихся условиях. Он создан для рабочих зон, где оборудование должно продолжать работать без постоянной регулировки или дополнительной защиты. Тепло может повлиять на материалы, уплотнения, проводку и движущиеся части. Холод может сделать некоторые пластмассы хрупкими, снизить производительность аккумулятора и увеличить риск появления трещин. Влага и пыль могут проникать в небольшие зазоры, а постоянное перемещение между горячими и холодными средами может со временем привести к нагрузке на изделие. С учетом этих условий следует выбирать долговечный продукт. Создан для изменения температуры Температура наружного воздуха редко остается одинаковой в течение дня. Устройство может находиться под прямыми солнечными лучами, работать холодным утром и подвергаться воздействию влаги после дождя или уборки. Материалы и конструкция должны поддерживать регулярное использование во время этих изменений. Перед установкой я всегда проверяю технические характеристики изделия на предмет утвержденного диапазона температур эксплуатации и хранения. Этот шаг помогает предотвратить несоответствие между продуктом и рабочей средой. Продукт, предназначенный для изменения температуры, может стать практичным выбором для: - Наружного оборудования - Складских и транспортных систем - Строительных площадок - Сельскохозяйственных операций - Складов с открытыми погрузочными площадками - Служебных транспортных средств - Прибрежных или влажных мест - Объектов, подверженных воздействию пыли или влаги Создано для требовательных рабочих зон Некоторые рабочие среды являются чистыми и контролируемыми. Другие нет. Пыль может оседать на поверхностях и вокруг разъемов. Вода может появиться в результате дождя, стирки или конденсата. Оборудование также может подвергаться вибрации, частому обращению и длительным периодам эксплуатации. Прочный корпус, подходящие уплотнения и надежная фурнитура помогут снизить воздействие этих условий. Точный уровень защиты зависит от конструкции продукта и его опубликованного рейтинга, поэтому я рекомендую перед покупкой проверить технические данные. Мелкие детали часто влияют на долгосрочное использование: - Швы должны плотно прилегать. - Крышки должны надежно закрываться. - Крепления должны оставаться на месте во время движения. - Поверхности должны легко чиститься. - Разъемы должны соответствовать предполагаемой среде. - При необходимости должны быть доступны запасные части. Практический пример Представьте себе бригаду по ремонту дорог, работающую в холодном регионе. Оборудование может оставаться в автомобиле на ночь, когда температура опускается ниже нуля. В течение дня его можно выносить на улицу, подвергать воздействию солнечного света, воды, дорожной пыли и вибрации. Изделию, используемому в этой обстановке, требуется нечто большее, чем просто подходящий внешний вид. Экипаж должен проверить температурный диапазон, защиту от влаги, метод монтажа, инструкции по очистке и требования к обслуживанию. Если продукт не рассчитан на воздействие на окружающую среду, даже непродолжительная установка может привести к необходимости проведения работ по техническому обслуживанию, которых можно избежать. То же самое относится и к жаркому климату. Продукт, помещенный рядом с металлической поверхностью или внутри автомобиля, может подвергаться воздействию более высоких температур, чем окружающий воздух. Вентиляция, тень, монтажное положение и эксплуатационные ограничения — все имеет значение. Как я оцениваю продукт перед использованием Я использую простую проверку: 1. Определите основные риски воздействия, такие как жара, холод, вода, пыль, соль или вибрация. 2. Сравните эти условия со спецификациями продукта. 3. Проверьте, будет ли продукт использоваться в помещении, на открытом воздухе или в частично крытой зоне. 4. Ознакомьтесь с инструкциями по установке и необходимыми защитными аксессуарами. 5. Планируйте регулярную очистку и осмотр. 6. Убедитесь, что продукт можно обслуживать, не снимая всю систему. Этот процесс помогает мне избежать выбора, основываясь только на внешнем виде или цене. Продуктом, который подходит для рабочей среды, легче управлять с течением времени. Долговечность не отменяет необходимости ухода. Регулярный осмотр по-прежнему имеет значение. Я ищу изношенные уплотнения, незакрепленные фитинги, повреждения поверхности, коррозию и признаки попадания воды. Методы очистки должны соответствовать рекомендациям производителя, поскольку сильные химикаты или вода под высоким давлением могут повредить некоторые материалы. Когда жара, холод, пыль и влага являются частью работы, правильный продукт следует выбирать с учетом всех условий окружающей среды. Четкие спецификации, правильная установка и базовое обслуживание дают оборудованию больше шансов работать должным образом в изменяющихся условиях.

Когда оптическая система работает в ультрафиолетовом и видимом диапазонах волн, выбор материала влияет не только на передачу. Отражение поверхности, долговечность покрытия, температурные изменения, двойное лучепреломление и производственные допуски — все это может повлиять на конечный сигнал. Я часто вижу, как команды выбирают оптический материал только по таблице данных. На бумаге проект может выглядеть подходящим, однако готовая система демонстрирует меньшую пропускную способность, нежелательные эффекты поляризации или нестабильную работу во время тестирования. Оптика MgF₂ может помочь решить некоторые из этих проблем, если марка материала, обработка поверхности, покрытие и геометрия соответствуют условиям применения. MgF₂ имеет низкий показатель преломления и хорошую передачу от ультрафиолета в видимый и ближний инфракрасный диапазон. Его оптические свойства делают его пригодным для окон, линз, призм и защитных компонентов, используемых в таких системах, как: - УФ-спектрометры - Флуоресцентные приборы - Лазерное измерительное оборудование - Фотолитографические исследовательские системы - Космические и аэрокосмические датчики - Модули оптического обнаружения - Промышленное инспекционное оборудование Фактический рабочий диапазон зависит от качества кристалла, поглощения, обработки поверхности, толщины компонента и выбранной длины волны. Я рекомендую проверять измеренные данные передачи для предполагаемой конфигурации, а не полагаться только на общий диапазон материалов. Хорошо спроектированный оптический компонент MgF₂ начинается с рабочей длины волны. Для компонента лазерной системы с длиной волны 248 нм могут потребоваться другие материалы и решения по покрытию, чем для компонента, используемого при длине волны 532 нм или в широком УФ-видимом диапазоне. Анализ конструкции должен охватывать: 1. Рабочую длину волны или диапазон длин волн 2. Требуемую световую апертуру 3. Толщину компонента 4. Качество и плоскостность поверхности 5. Угол падения 6. Чувствительность к поляризации 7. Воздействие окружающей среды 8. Требования к покрытию 9. Условия монтажа 10. Стандарты контроля и испытаний Этот процесс помогает уменьшить изменения, которых можно избежать после начала производства. MgF₂ также известен своим двойным лучепреломлением. Это свойство может влиять на чувствительные к поляризации инструменты, пути визуализации и лазерные сборки. Если приложение зависит от контролируемого состояния поляризации, я проверяю ориентацию кристалла и оптический путь на ранней стадии проектирования. Простое решение об ориентации может впоследствии повлиять на последовательность измерений. Покрытия требуют такого же внимания. MgF₂ без покрытия может обеспечить полезную передачу, однако потери на отражение все еще могут иметь значение в системах с несколькими оптическими поверхностями. Просветляющее покрытие может улучшить пропускную способность на выбранной длине волны или в определенном диапазоне. Конструкция покрытия должна соответствовать подложке, углу падения, уровню мощности, воздействию влажности и методу очистки. Например, прибор для УФ-флуоресценции может использовать окно MgF₂ для отделения внутреннего оптического пути от камеры для образца. Окну нужно нечто большее, чем просто хорошая передача. Также может потребоваться низкий разброс, стабильное уплотнение, соответствующая долговечность поверхности и покрытие, которое остается совместимым с процессом очистки. Покрытие, разработанное для лабораторной установки, может не подойти для прибора, подвергающегося многократной сервисной очистке. Применение лазеров вызывает еще один ряд вопросов. Линзу или окно из MgF₂, используемые вблизи сфокусированного луча, следует проверять на предмет: - длины волны лазера - длительности импульса - частоты повторения - диаметра луча - пиковой флюенса - поверхностного поглощения - порога повреждения покрытия - управления температурой Компонент, который хорошо работает при непрерывном излучении малой мощности, может не давать такого же результата при импульсном лазерном воздействии. Я предпочитаю проверять полное состояние луча, а не использовать общие положения о совместимости лазеров. Точность изготовления также влияет на производительность системы. Допуск на диаметр, толщина центра, клин, параллельность, допуск на радиус и центрирование могут влиять на выравнивание и качество изображения. Для простого защитного окна диапазон допуска может быть умеренным. Для многоэлементной сборки изображений может потребоваться более жесткий контроль. Качество поверхности – еще один практический фактор. Меньший разброс позволяет проводить измерения при слабом сигнале, однако требуемый класс должен соответствовать конструкции прибора. Выбор более жестких спецификаций, чем потребности системы, может привести к увеличению производственных затрат без улучшения результата измерения. Сбалансированная спецификация обычно обеспечивает наилучшее сочетание оптических характеристик и контроля производства. Перед размещением заказа я рекомендую запросить следующую информацию: - Марка материала и ориентация кристаллов - Данные о передаче по длине волны - Качество поверхности и шероховатость поверхности - Значения плоскостности, клина и параллельности - Допуски на размеры - Тип покрытия и диапазон испытаний - Рекомендации по очистке и обращению - Метод проверки - Условия упаковки - Наличие образцов или протоколов испытаний Четкий технический документ помогает обеим сторонам ознакомиться с одними и теми же требованиями. Это также упрощает последующие проверки качества. Правильная оптика MgF₂ определяется не только названием материала. Производительность зависит от соответствия материала, длины волны, геометрии, покрытия, окружающей среды и метода контроля. Когда я оцениваю компонент MgF₂ для требовательной оптической системы, я начинаю с данных применения и работаю над спецификацией компонента. Такой подход дает команде разработчиков более надежную основу для выбора окна, линзы, призмы или оптики с просветлением, которые соответствуют реальным условиям системы.

Если оптическая система создает мягкие края, блики или неравномерную яркость, проблема может быть не в камере. Объектив, покрытие, источник света и положение крепления влияют на изображение. Я часто вижу, как команды заменяют камеры, когда реальная проблема заключается в оптическом согласовании. Датчик с более высоким разрешением не может исправить объектив, который создает искажения или теряет детали по краям изображения. Четкие оптические характеристики начинаются с полной настройки изображения. Команда машинного зрения, проверяющая напечатанные этикетки, может столкнуться с простой проблемой: центр этикетки выглядит резким, а текст вблизи края становится трудночитаемым. Команда может настроить камеру, повысить уровень освещенности или изменить настройки программного обеспечения. Эти шаги могут помочь, но они могут не решить проблему неравномерной резкости по всему полю зрения. Подходящая оптическая конструкция может устранить источник проблемы. ### Подберите объектив к сенсору. Объектив должен поддерживать размер сенсора и разрешение пикселей. Несоответствие может привести к виньетированию, размытию углов или нерациональному использованию пространства сенсора. Я начинаю с проверки: - Формата сенсора - Требуемого поля зрения - Рабочего расстояния - Размера пикселя - Области изображения, которая должна оставаться четкой. Объектив, который хорошо работает с маленьким сенсором, может не дать такого же результата с большим. Правильное соответствие помогает камере более эффективно использовать доступное разрешение. ### Проверьте детализацию изображения по всему экрану. Одна лишь резкость по центру еще не дает всей картины. Многим приложениям требуется четкая детализация от одной стороны изображения до другой. Например, системе контроля конвейера может потребоваться считывание кодов, расположенных рядом с краем упаковки. Если объектив теряет детализацию в этой области, система может упустить полезную информацию, даже если центральное изображение выглядит четким. Я рекомендую протестировать: - Центральное разрешение - Краевое разрешение - Искажение - Контрастность - Светопропускание - Хроматический сдвиг. Тестовая таблица может выявить изменения, которые легко не заметить при быстрой визуальной проверке. ### Контролируйте отражения и рассеянный свет. Глянцевые поверхности часто создают яркие пятна, скрывающие детали. Стекло, полированный металл, этикетки с покрытием и пластиковая упаковка могут отражать свет в сторону линзы. Результат может выглядеть как проблема с камерой, однако причиной может быть угол освещения или оптическое покрытие. Практическая установка может включать в себя: - Объектив с подходящим покрытием - Рассеянное освещение - Контролируемый угол обзора - Бленду или светозащитный экран - Тщательную регулировку экспозиции Целью не является добавление большего количества света. Цель состоит в том, чтобы разместить свет там, где он поддерживает изображение. ### Учитывайте рабочую среду. Пыль, вибрация, тепло и повторяющиеся движения могут повлиять на качество изображения. Линза, используемая на лабораторном столе, может работать по-другому на производственной линии. Я смотрю на: - Устойчивость крепления - Сохранение фокуса - Изменение температуры - Доступ для чистки - Защита от пыли и влаги - Пространство вокруг камеры и объектива Четкое изображение полезно только тогда, когда система может поддерживать его при регулярной работе. ### Проверка перед полным развертыванием Небольшая оптическая проверка может предотвратить более серьезные проблемы при установке. Я предлагаю использовать тот же датчик, освещение, целевой материал и рабочее расстояние, которые запланированы для окончательной настройки. Запишите образцы изображений в разных положениях и настройках. Сравните детали, важные для приложения, такие как напечатанные символы, края, отметки на поверхности или точки выравнивания. Такой подход дает команде практическую основу для выбора объектива. Это также помогает отделить оптические проблемы от проблем с программным обеспечением или освещением. Четкие оптические характеристики не зависят только от одного компонента. Это зависит от соответствия объектива, датчика, освещения, расстояния и окружающей среды задаче. Когда другие настройки создают размытые края или нестабильные детали, тщательная оптическая проверка может показать, где теряется качество изображения. Правильным решением может быть другой объектив, лучший метод крепления, контролируемое освещение или изменение рабочего расстояния. Для каждого приложения требуется собственный тест, прежде чем будет сделан окончательный выбор.

Промышленное оборудование подвергается давлению из-за жары, пыли, влаги, вибрации и длительного времени работы. Небольшая потеря точности размеров может повлиять на планирование сборки, технического обслуживания и производства. Я сосредотачиваюсь на деталях, которые обеспечивают стабильную работу: выбор материалов, контролируемая обработка, контроль и четкое общение. Начну с обзора условий работы. Диапазон температур, воздействие химикатов, нагрузка, скорость и контактные поверхности — все это влияет на конструкцию. Деталь, используемая рядом с печью, требует другого материала, чем деталь, установленная в чистой внутренней линии. Выбор только по чертежу может не учитывать условия, определяющие срок службы. Далее следует выбор материала. Нержавеющая сталь может подойти для помещений с повышенной влажностью. Закаленная сталь может поддерживать детали, подвергающиеся многократному контакту. Покрытия могут помочь в защите от износа или поверхности, если это позволяет применение. Я не считаю, что один материал подходит для каждой работы. Правильный выбор зависит от нагрузки, окружающей среды, плана технического обслуживания и требуемой отделки. Точность зависит от контроля процесса. Я обращаю внимание на исходные точки, расположение отверстий, качество резьбы, качество поверхности и посадку между сопрягаемыми деталями. Четкие чертежи и согласованные допуски помогают избежать путаницы еще до начала производства. Если допуск более жесткий, чем требуется для приложения, это может привести к увеличению затрат без улучшения результата. Если он будет слишком свободным, позже могут возникнуть проблемы со сборкой. Проверка должна соответствовать детали и ее использованию. Основные размеры можно проверить с помощью калиброванных инструментов. Для критических профилей может потребоваться координатно-измерительная машина или другой подходящий метод. Протоколы проверок дают обеим сторонам общую информацию в случае возникновения вопросов. Они также помогают выявить изменения между партиями. Практический пример — конвейерная линия на пыльном перерабатывающем заводе. Оригинальные компоненты направляющей изнашивались неравномерно, что приводило к необходимости проверки соосности во время технического обслуживания. План замены был сосредоточен на точках контакта, точности монтажа, состоянии поверхности и доступе для очистки. Результат не был основан на одной особенности. Это стало результатом соответствия компонента линии, окружающей среде и процедуре технического обслуживания. Коммуникация оказывает такое же влияние на качество проекта, как и механическая обработка. Прежде чем подтвердить производственный план, я запрашиваю версию чертежа, ожидаемое количество, основные размеры, предпочтительный материал и требования к доставке. Фотографии, образцы деталей и примечания об оборудовании могут ответить на вопросы, которые могут не быть отображены на двухмерном чертеже. Мой рабочий процесс прост: - Просмотрите область применения и условия эксплуатации - Подтвердите требования к материалу, отделке и допускам - Проверьте чертеж и определите открытые места - Выберите подходящий метод производства - Проверьте основные размеры на соответствие согласованным требованиям - Перед отправкой поделитесь записями и деталями упаковки. Сложные условия не всегда требуют самого сложного решения. Им требуется решение, соответствующее условиям. Точность не означает повсеместное введение жестких допусков. Это означает контроль размеров, влияющих на посадку, перемещение, герметизацию и обслуживание. Когда я оцениваю промышленный компонент, я смотрю не только на то, можно ли его изготовить. Я спрашиваю, как он будет установлен, использован, проверен, очищен и заменен. Такой подход помогает связать инженерные решения с повседневными потребностями людей, которые полагаются на это оборудование. Свяжитесь с нами по xuanleioptical: xuanleiguangxue@163.com/WhatsApp +8619117309911.

Роберт Э. Фишер (2016) Проектирование оптических систем Дэниел Малакара (2013) Тестирование в оптических цехах Джордж Х. Смит (2013) Современная оптическая инженерия Уильям Дж. Смит (2008) Современная оптическая инженерия: проектирование оптических систем Международная организация по стандартизации (2018) Методы испытаний оптики и фотоники в условиях окружающей среды Майкл Басс (2010) Справочник по оптике Том IV Оптические свойства материалов Оптическая инженерия и приложения
